继电器型号 Relay Type |
继电器线圈连接方式 Connecting method of Relay winding |
继电器刻度值 Scale value of Relay (A) |
一次零序电流值(A) Primary zero sequence current (A) |
DD-11/60 | 串联 Series | 15×1 | 24-4.5 |
30×1 | |||
并联 Parallel | 15×2 | 3-5 | |
30×2 | |||
DD-1/60 | 串联 Series | 15×1 | 3-5 |
30×1 | |||
并联 Parallel | 15×2 | 3-6 | |
30×2 |

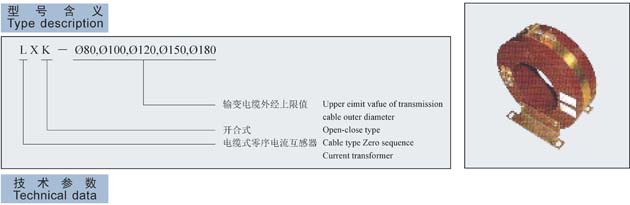

型号 Type |
额定电流比 Rated current ratio |
准确级组合及相应额定输出 Accuracy classes and rated output |
LXK- Ø 80,100,120,150,180 | 50/1,60/1 | 10P级 2VA |
